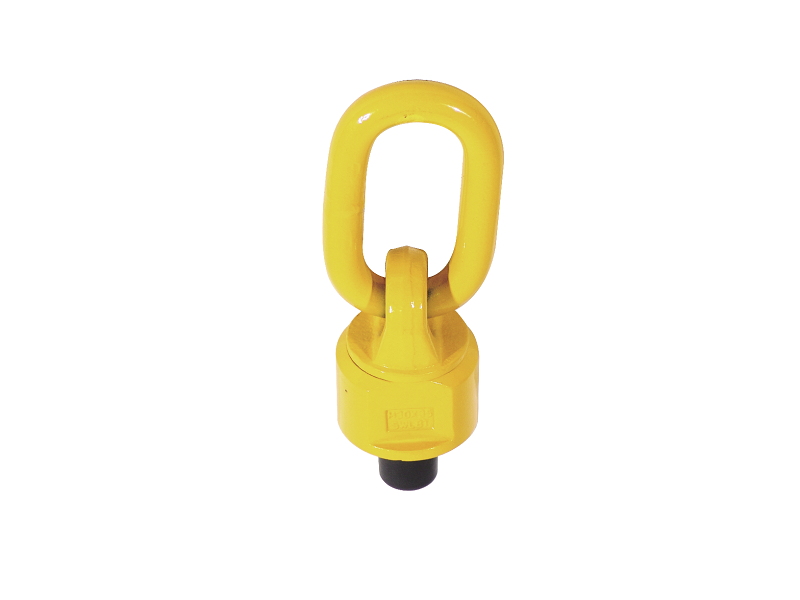

萬向旋轉環
MvTi-Direcrional using lifting swivel
産品特點
- 用於有角度的特殊起吊場合 。能實現水平360度旋轉和上下180度翻轉，任意方向四倍安全系數。
- 相比傳統的DIN580吊環螺絲（死吊環），更靈活、更能全方面滿足起吊的需求。
- 按拉力等級一般可分爲G80級和G100旋轉吊環。
注意事項
- 請根據需要選擇合适的旋轉吊環，請勿超過額定載荷 ，旋轉吊環上 刻有額定載荷。
- 在工件上攻螺孔以使吊環螺栓垂直安裝於工件表面。螺紋孔應鑽沉 ，以免吊環扭轉時頂紋被脹大。
- 工件表面必須平整 ，以使吊環墊圈與工件表面全接觸，中間不得有間隙。
- 請勿在吊環墊圈和工件表面之間加裝墊物。
- 安裝完畢後 ，吊環U型栓的側面不可碰觸到被吊物或其它物體。
- 起吊時 ，請勻速施加載荷，逐漸加力，勿施加沖擊載荷及振動載荷。

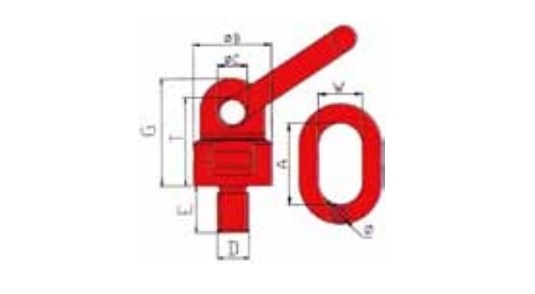

技術參數
|
型 号 Type |
D×E |
B |
C |
G |
T |
A |
W |
Φ |
自重/KG Weight |
額定載荷/T Rated load (4:1) |
|
|
0° |
90° |
||||||||||
|
M8 |
M8×13 |
36 |
15 |
51 |
41 |
55 |
30 |
13 |
0.41 |
0.3 |
0.6 |
|
M10 |
M10×18 |
36 |
15 |
51 |
41 |
55 |
30 |
13 |
0.43 |
0.45 |
0.9 |
|
M12 |
M12×18 |
36 |
15 |
51 |
41 |
55 |
30 |
13 |
0.44 |
0.5 |
1.0 |
|
M16 |
M16×20 |
36 |
15 |
52 |
42 |
55 |
30 |
13 |
0.46 |
1.12 |
2.0 |
|
M20 |
M20×30 |
49.5 |
19 |
68 |
56 |
70 |
35 |
16 |
0.96 |
2 |
4.0 |
|
M24 |
M24×30 |
57 |
22 |
78 |
65.5 |
85 |
40 |
18 |
1.45 |
.315 |
6.3 |
|
M27 |
M27×35 |
57 |
22 |
78 |
65.5 |
85 |
40 |
18 |
1.51 |
3.15 |
6.3 |
|
M30 |
M30×35 |
66 |
23.5 |
96.5 |
80.5 |
85 |
40 |
20 |
2.17 |
5.3 |
10.6 |
|
M30(8T) |
M30×35 |
80 |
28 |
112 |
92 |
115 |
50 |
22 |
3.57 |
8 |
11.8 |
|
M36 |
M36×50 |
80 |
27 |
109 |
89.5 |
115 |
50 |
22 |
3.6 |
8 |
11.8 |
|
M39 |
M39×90 |
80 |
27 |
109 |
89.5 |
115 |
50 |
22 |
4.10 |
8 |
11.8 |
|
M42 |
M42×90 |
80 |
27 |
109 |
89.5 |
115 |
50 |
22 |
3.73 |
10 |
15 |
