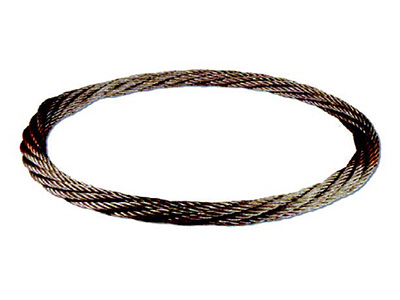

無接頭鋼絲繩繩索
Endless Wrie Rope Sling
産品特點
- 無接頭鋼絲繩索具的顯著特點是繩體柔軟 ，吊點多，可解決吊裝空間小 ，荷載高的作業要求。
- 無接頭鋼絲繩索具所用子繩規格不同 ，其破斷載荷不同，可根據客戶需求的鋼絲繩結構來計算索具的破斷載荷。
- 無接頭鋼絲繩索具的最小破斷力是額定載荷的6倍 。
- 對於有空間限制的吊裝場合，繩圈周長最短爲50倍索體直徑。
注意事項
- 無接頭鋼絲繩索具警示标識部位嚴禁做吊點。
- 無接頭鋼絲繩索具主要用在吊運、拉運等需要高強度的作業中，在使用過程中被吊物下嚴禁站人或在物體上經過。
- 無接頭鋼絲繩索具在潮濕或露天環境等工作場所使用時可採用鍍鋅鋼絲繩爲原料，以增強防鏽性能。
技術參數
|
接頭繩索直徑 No joint rope diameter mm |
最小破斷力/T Minimum breaking force |
單肢工作載荷/t Working load single-limb |
雙肢工作載荷/t Pairs of limbs working load |
四肢工作載荷/t Limbs working load |
||
|
α= 00 |
α= 450 |
α= 900 |
α= 450 |
α= 900 |
||
|
10 |
6 |
1.0 |
1.8 |
1.4 |
3.7 |
2.8 |
|
12 |
10 |
1.6 |
3.0 |
2.0 |
5.8 |
4.0 |
|
16 |
18 |
3.0 |
5.6 |
4.0 |
11.2 |
8.0 |
|
19 |
24 |
4.0 |
7.4 |
5.6 |
14.8 |
11.2 |
|
23 |
38 |
6.3 |
11.7 |
8.8 |
23.4 |
17.6 |
|
29 |
48 |
8.0 |
14.8 |
11.3 |
29.6 |
22.6 |
|
34 |
60 |
10.0 |
18.5 |
14.1 |
37.0 |
28.2 |
|
40 |
90 |
15.0 |
27.8 |
21.2 |
55.6 |
42.4 |
|
46 |
120 |
20.0 |
37.0 |
28.2 |
74.0 |
56.4 |
|
54 |
150 |
25.0 |
46.3 |
35..3 |
92.6 |
70.6 |
|
60 |
200 |
32.0 |
59.2 |
45.1 |
118.4 |
90.2 |
|
67 |
240 |
40.0 |
74.0 |
56.4 |
148.0 |
112.8 |
|
75 |
300 |
50.0 |
92.5 |
70.5 |
185.0 |
141.0 |
|
80 |
360 |
60.0 |
111.0 |
85.0 |
222.0 |
170.0 |
|
87 |
420 |
70.0 |
130.0 |
99.0 |
260.0 |
198.0 |
|
95 |
480 |
80.0 |
148.0 |
113.0 |
296.0 |
226.0 |
|
100 |
588 |
98.0 |
181.0 |
138.0 |
362.0 |
276.0 |
|
110 |
690 |
115 |
213.0 |
162.0 |
426.0 |
324.0 |
|
118 |
780 |
130 |
241.0 |
183.0 |
482.0 |
366.0 |
|
135 |
1020 |
170 |
310.0 |
240.0 |
610.0 |
470.0 |
|
148 |
1200 |
200 |
370.0 |
280.0 |
720.0 |
560.0 |
|
160 |
1440 |
240 |
440.0 |
340.0 |
860.0 |
670.0 |
|
172 |
1680 |
280 |
520.0 |
400.0 |
1000.0 |
780.0 |
|
184 |
1800 |
300 |
550.0 |
420.0 |
1080.0 |
840.0 |
|
196 |
2040 |
340 |
630.0 |
480.0 |
1220.0 |
950.0 |
|
208 |
2280 |
380 |
700.0 |
537.0 |
1360.0 |
1060.0 |
|
220 |
2520 |
420 |
770.0 |
594.0 |
1500.0 |
1170.0 |
|
234 |
2820 |
470 |
870.0 |
660.0 |
1690.0 |
1310.0 |
|
246 |
3120 |
520 |
960.0 |
735.0 |
1870.0 |
1450.0 |
|
258 |
3420 |
570 |
1050.0 |
800.0 |
2050.0 |
1600.0 |
|
276 |
3960 |
660 |
1220.0 |
930.0 |
2370.0 |
1840.0 |
|
295 |
4500 |
750 |
1380.0 |
1060.0 |
2700.0 |
2100.0 |
|
306 |
4920 |
820 |
1520.0 |
1160.0 |
2950.0 |
2290.0 |
|
324 |
5520 |
920 |
1700.0 |
1300.0 |
3310.0 |
2570.0 |
|
336 |
5940 |
990 |
1800.0 |
1400.0 |
3650.0 |
2770.0 |
|
356 |
6600 |
1100 |
2030.0 |
1550.0 |
3960.0 |
3080.0 |
|
368 |
7200 |
1200 |
2220.0 |
1700.0 |
4320.0 |
3360.0 |
